TES三轴水平筛

TES三轴水平筛

产品型号:3TES1860 3TES2160 3TES2460

产品介绍

TES系列三轴水平振动筛是吸收国内外同类型振动筛技术而研制的,因水平安装,占用现场空间小,而广泛运用于冶金、建材、交通等行业,是移动破碎站上非常理想的设备。三轴驱动能使筛机产生理想的椭圆运动,兼备了圆振动筛和直线振动筛的各自的优点,具有透筛性好、处理能力大、安装高度小的特点,可根据实际物料状况选择振动轨迹,对难筛分的物料更具优势,是各种矿山、石矿场、移动式筛分站的理想设备。

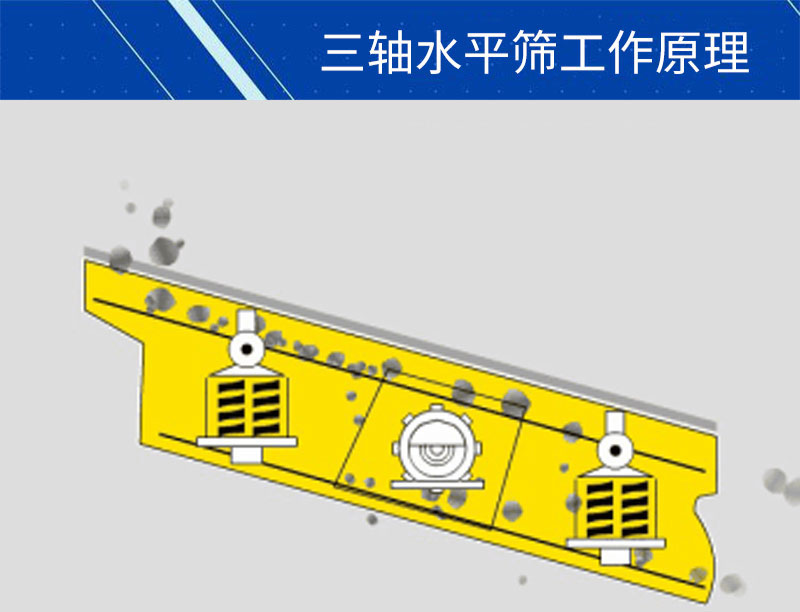

工作原理:

三轴水平振动筛以三轴块偏心激振器为激振源,其激振器的三根轴上装有相同规格的配重块,齿轮强制同步,结构紧凑、稳定,能耗低。动力由电机经皮带轮传递至主动轴,同步齿轮强迫各轴保持相位差稳定,从而产生激振力,迫使筛箱作强制连续的椭圆运动。物料借助椭圆振动的力量沿水平筛面的圆周方向不断跳动,分层并分离。抛起时,物料一边松散分层,一边向前运动,粒度分级和向前输送的工作就在周而复始地抛掷过程中完成。

产品优势:

(1)三轴驱动能使筛机发生理想的椭圆运动,振幅可调,可根据实践物料状况选择振荡轨道, 对难筛分的物料更具优势。

(2)三轴驱动逼迫同步激振,能使筛机获得安稳的作业状况,对要求处理量大的筛分特别有利。

(3)三轴驱动改善了筛框受力状况,减轻了单个轴承负荷,侧板受力均匀, 进一步提高筛机的可靠性和寿数。

(4)因为其水平安装,有用的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。

(5)轴承稀油光滑,有用降低了轴承温度,进步了寿数。

(6)同样的筛分面积,椭圆振动筛产量可进步1.3-2倍。

技术参数:

型号筛网层数筛面规格
 宽x长(mxm)
筛网面积(㎡)振动频率(r/min)双振幅(mm)处理能力(m3/h)电机功能(Aw)
2TES154821.8x5.29.45645-87514-18120-25022
3TES154831.8x5.29.4514-18120-25022
4TES154841.8x5.29.4514-18160-32030
2TES186021.8x6.010.814-18160-32030
3TES186031.8x6.010.814-18160-32037
4TES186041.8x6.01214-18200-38537
2TES206022.0x6.01214-18200-38537
3TES206032.0x6.014.414-18240-46245
4TES206042.0x6.014.414-18240-46245
