PSG系列弹簧圆锥破碎机

PSG系列弹簧圆锥破碎机

产品型号:PSGB-0910 PSGB-0917...

产品介绍


弹簧圆锥破碎机介绍

该系列破碎机适用于破碎中等或较高硬度的各种矿石和岩石。它具有结构可靠,生产效率高,调整方便,经济实用的特点。弹簧安全系统是一种过载保护装置,可以使外来的铁块通过破碎腔而不会危害机器,并采用干油或水两种密封形式将石粉与润滑隔离,确保可靠操作。该系列破碎机分为三种类型:粗碎机圆锥破碎机,中压碎圆锥破碎机和细碎破碎机圆锥破碎机。标准型适用于中型破碎,中型适用于细碎,短头型适用于细碎。可根据用户的不同需求购买。


工作原理

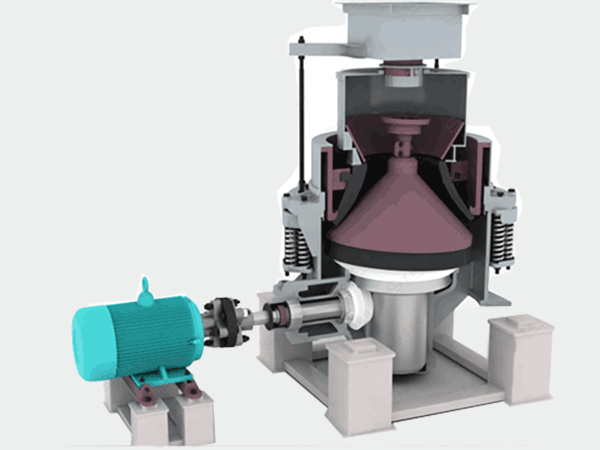

弹簧圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石,具有结构可靠,生产效率高,调整方便,使用经济等特点;并且弹簧保险系统是过载保护装置,可使异物铁块通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑隔离,保证可靠工作。


弹簧圆锥破碎机特点

1、弹簧圆锥破具有破碎力大、效率高、处理量高、运作成本低、调整方便、使用经济等特点。

2、世盛重工设计弹簧圆锥破由于零件选材与结构设计合理,故使用寿命长,破碎产品的粒度均匀。

3、弹簧圆锥破密封采用润滑脂密封.避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷。

4、弹簧保险系统是过载保护装置,可使异物、铁块通过破碎腔而不危害破碎机。


弹簧圆锥破的用途

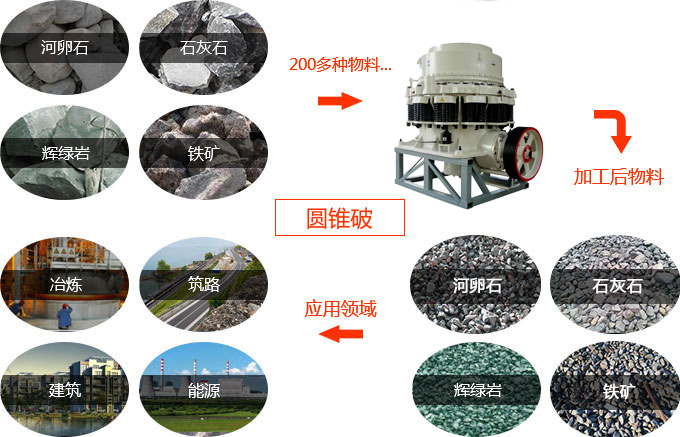

弹簧圆锥破广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。破碎腔型式由矿石用途决定:标准型适用于中碎,中型适用于细碎,短头型适用于超细碎。

技术参数:

规格型号腔型(mm)破碎锥大端直径(mm)排料口调整范围
(mm)

推荐最小排料口时开口边给料尺寸
(mm)
最大给料尺寸(mm)处理能力
(t/h)
主电动机功率(kw)机器本机重量(kg)外形尺寸(长×宽×高)(mm)
3’FTPSGB-0910标准细型9009-221028545-917599802656×1636×224
PSGB-0917标准粗型13-3817515059-163
PSGB-0918标准特粗型25-38178150118-163
PSGD-0904短头细型3-13413527-9010530
PSGD-0906短头中型3-16766527-100
PSGD-0907短头粗型6-191028559-129
4.2’FTPSGB-1313标准细型129513-31137115109-181160224602983×1866×3156
PSGB-1321标准中型16-38210178132-253
PSGB-1324标准粗型19-51241205172-349
PSGB-1325标准特粗型25-51259220236-358
PSGD-1306短头细型3-16645436-16322590
PSGD-1308短头中型6-16897682-164
PSGD-1310短头粗型8-2510589109-227
PSGD-1313短头特粗型16-25133113209-236
5.5’FTPSGB-1620标准细型167616-38209178181-327220432703941×2952×3371
PSGB-1624标准中型22-51251205258-417
PSGB-1626标准粗型25-64269228299-635
PSGB-1636标准特粗型38-64368313431-630
PSGD-1607短头细型5-13706090-20943870
PSGD-1608短头中型6-198976136-281
PSGD-1613短头粗型10-25133113190-336
PSGD-1614短头特粗型13-25133113253-336
7’FTPSGB-2127标准细型213419-38278236544-1034400867304613×3302×4638
PSGB-2133标准中型25-51334284862-1424
PSGB-2136标准粗型31-643693141125-1814
PSGB-2146标准特粗型38-644603911252-1941
PSGD-2110短头细型5-1610589218-46389500
PSGD-2113短头中型10-19133113404-580
PSGD-2117短头粗型13-25178151517-680
PSGD-2120短头特粗型16-25203172580-744
